十六路RJ11信號防雷器
本系列產品用于RJ11接口方式連接的雙絞線電涌保護器,適用于TEL、DDN、ISDN、ADSL等設備,防止雷電浪涌及過電壓對其傳輸設備的損害,安裝于數據線防雷分區LPZ1-3界面之間的RJ11接口上
一：產品特點
1:通流容量大,殘壓低,響應時間快.
2:具有過壓過流雙重保護.
3:信號傳輸性能優越.
4:采用具有屏蔽能力的金屬合金外殼.
5:提供2/4線全保護.
6:結構簡單,易安裝維護.
二：技術參數
| 產品型號 | HXL-RJ11/2 | HXL-RJ11/4 | HXL-RJ11-16E | HXL-RJ11-20E | |
| 標稱工作電壓Un | 170V | ||||
| 標稱電流︱L | 150mA | ||||
| 插入損耗（dB） | ≤0.2 | ||||
| 標稱放電電流(8/20us)In | 5KA | ||||
| 最大放電電流(8/20us)Imax | 10KA | ||||
| 響應時間tA | ≤1ns | ||||
| 傳輸速率Vs | 2Mbps | ||||
| 限制電壓(V) | ≤600 | ≤600 | ≤600 | ≤600 | |
| 接口型號 | RJ11 | RJ11 | RJ11 | RJ11 | |
| 被保護芯線 | 3.4 | 1.2.3.4 | 1.2.3.4 | 1.2.3.4 | |
| 保護端口數量 | 單口 | 單口 | 16口 | 20口 | |
| 外殼材料 | 阻燃塑料 | 屏蔽金屬 | |||
| 溫度范圍 | -40℃--+80℃ | ||||
| 外形尺寸（㎜） | 68×38×30 | 485×110×45 | 485×110×45 | ||
| 防護等級 | IP20 | ||||
三：產品安裝
1：本系列產品為各種網絡傳輸設備設計的網絡用網絡信號電源保護器，適用于TEL、DDN、ISDN、ADSL等設備,防止雷電浪涌及過電壓對其傳輸設備的損害，安裝于數據線防雷分區LPZ1-3界面之間的RJ11接口上。
2：所有接線必須牢固及可靠電氣聯接。
3：適于室內運行，室外應加防水措施。
4：防雷接地應符合防雷規范要求，接地線盡量做到短而直且接地電阻應小于4Ω。接地線≥2.5mm2。

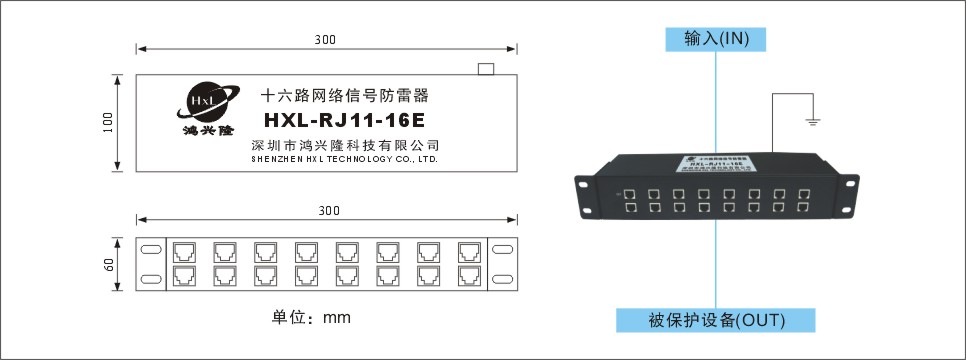

四：安裝示意圖
